Kärnskillnaden mellan en patchpanel och en switch är att en patchpanel är en passiv fysisk anslutningsenhet utan elektroniska komponenter eller strömkrav, som endast används för att organisera och avsluta kablage, medan en switch är en aktiv nätverksenhet med inbyggda processchips som tar emot, bearbetar och vidarebefordrar datapaket. Kort sagt, en patchpanel hanterar hur kablar dras, medan en switch hanterar hur data överförs. De två är vanligtvis installerade tillsammans men tjänar helt olika syften och kan inte ersätta varandra.
| Enhetstyp | Patchpanelen är passiv | Switchen är aktiv och kräver ström |
| Primär funktion | Kabelorganisation och avslutning | Datavidarebefordran och nätverksdistribution |
| Databehandling | Bearbetar ingen signal | Bearbetar och vidarebefordrar Ethernet-ramar |
| Vanliga hamnräkningar | Vanligtvis 24 eller 48 portar | Spänner från 8 till 48 portar |
| Prisklass | Generellt låg kostnad, tiotals dollar | Varierar mycket från nybörjarnivå till företag |
Hur en patchpanel fungerar
En patchpanel fungerar i huvudsak som ett kabelnav. I ett serverrum eller ledningsskåp konvergerar nätverkskablar som går från vägguttag genom en byggnad på baksidan av patchpanelen, där varje ledning termineras på stansblock med hjälp av ett stansverktyg. Framsidan av panelen presenterar standard RJ45-portar, som ansluts till switchportar med korta patch-kablar. Denna design innebär att om ett vägguttag går sönder eller behöver omplaceras, behöver en tekniker bara flytta patchkabeln på panelens framsida, utan att störa den permanenta kabeldragningen inuti väggar eller under golvet.

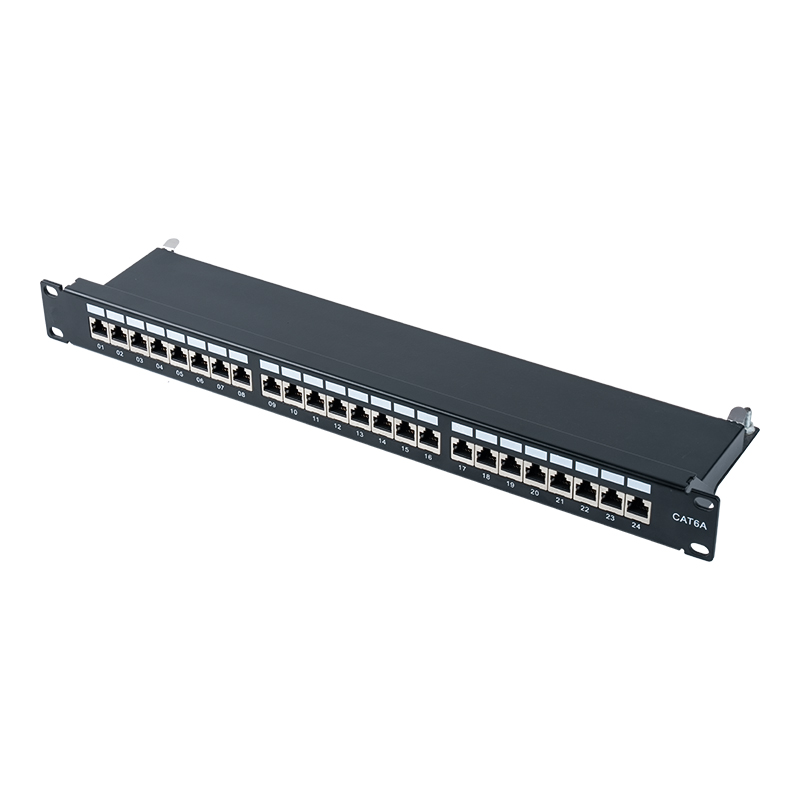

Vanliga patchpanelformat inkluderar enheter med 24 och 48 portar, tillgängliga i både oskärmade (UTP) och skärmade (STP/FTP) versioner. Skärmade patchpaneler är vanligare i industriella miljöer eller områden med betydande elektromagnetisk störning, eftersom skärmning minskar överhörning och externt brus som påverkar signalkvaliteten.
Hur en switch fungerar
Switchen är den enhet som faktiskt gör jobbet i ett nätverk. Internt använder den ett switchande chip (ASIC) som läser MAC-adressen för varje Ethernet-ram, bygger och underhåller en MAC-adresstabell och bestämmer vilken port som varje ram ska vidarebefordras till. En 8-portars gigabit-switch har vanligtvis en bakplansbandbredd runt 16 Gbps, vilket innebär att varje port kan köras med full duplex 1000 Mbps utan överbelastning.
Switchar hanterar även avancerade funktioner som VLAN-segmentering, QoS-prioritering och länkaggregation. Till exempel, på ett kontor med 50 personer, kan en administratör placera ekonomiavdelningen på ett separat VLAN enbart genom switchkonfiguration, vilket uppnår nätverksisolering utan ytterligare kablar. Denna typ av flexibilitet är något en patchpanel helt enkelt inte kan ge.
Där varje enhet sitter i nätverket
I en typisk stjärntopologi löper signalvägen i allmänhet enligt följande: slutenhet (dator, åtkomstpunkt, kamera) till vägguttag (frontplatta) till horisontell kablage till patchpanel till patchkabel för att byta till upplänksenhet (router eller kärnomkopplare). Patchpanelen sitter mellan det passiva kabelsystemet och den aktiva nätverksutrustningen och fungerar enbart som en fysisk brygga utan någon beslutsfattande roll.
Tänk på ett medelstort företag med 200 nätverksdroppar. Utan en patchpanel skulle tekniker behöva ansluta 200 kablar direkt till switchportar, vilket gör felsökning och byte extremt svårt närhelst en kabel går sönder. Med en patchpanel installerad slutar alla permanenta kablar på baksidan av panelen och korta patch-kablar ansluter framsidan av panelen för att byta portar. När ett fel uppstår byter en tekniker helt enkelt en patchkabel eller testar en enda port, vilket avsevärt förbättrar felsökningseffektiviteten.
Kriterier för nyckelval
När du väljer en patchpanel, bekräfta först att portantalet matchar det befintliga antalet nätverksavbrott, vilket lämnar en buffert på 10 till 20 procent för framtida expansion. Kabelkategori är en annan nyckelfaktor, där Cat5e, Cat6 och Cat6A är de vanligaste standarderna idag; Cat6A patchpaneler stöder 10 Gbps överföring och är väl lämpade för datacenter eller bandbreddsintensiva miljöer. Monteringsstil spelar också roll, med stativfäste (19 tums standardställ) och väggfäste är de två vanligaste alternativen, med väggmonterade enheter gynnade i mindre kabelskåp för att spara utrymme.
När du väljer en switch är nyckelfaktorerna porthastighet (Fast Ethernet, Gigabit eller 10 Gigabit), PoE-stöd för att driva åtkomstpunkter och IP-kameror, hanteringskapacitet (ohanterad, webbhanterad eller helt hanterad) och stackningskapacitet. En switch med 24 portar med PoE-stöd kan vanligtvis leverera upp till 30W per port, tillräckligt för att driva de flesta trådlösa åtkomstpunkter och nätverkskameror.
Vanliga misstag och underhållstips
En vanlig missuppfattning är att en dyrare patchpanel automatiskt är bättre. I verkligheten kommer det verkliga värdet av en patchpanel från kvaliteten och stabiliteten i dess uppsägning och tydligheten i dess portmärkning, inte från märkespremium. Det är värt att välja en panel som passar bra med kabelhanteringstillbehör och tydliga etikettremsor för att förenkla framtida underhåll.
Ett annat vanligt misstag är att inte matcha kategorin för patchpanelen och patchkablar. Om en Cat6A patchpanel är ihopparad med Cat5e patch-kablar, sjunker hela länkens prestanda till Cat5e-nivåer, vilket skapar en flaskhals. Av denna anledning rekommenderas det att hålla hela länken, inklusive permanent kablage, patchpanel, patchkablar och utrustningsportar, på samma kategoristandard för att fullt ut realisera kabelsystemets prestanda.
För switchar bör pågående underhåll inkludera övervakning av portindikatorlampor, regelbunden uppdatering av firmware för att korrigera säkerhetsbrister och planering av VLAN noggrant för att undvika överdimensionerade sändningsdomäner som kan orsaka överbelastning i nätverket. När du skaffar kompatibla komponenter, patchpanel product page erbjuder en rad specifikationer att jämföra, tillsammans med andra relaterade komponenter för nätverksanslutning såsom keystone-jack, frontplattor och kabelhanteringstillbehör som ofta behövs för att fullborda ett fullt strukturerat kabelsystem.
Ett praktiskt exempel
Överväg ett litet kontor med 30 arbetsstationer. Kabelinstallatören allokerar två nätverksdrop per arbetsstation, totalt 60 droppar. Två 24 portars Cat6 patchpaneler (48 portar) plus en 12 portar patchpanel täcker alla 60 dropparna. På den aktiva utrustningssidan är en 48-portars gigabit-switch ansluten till de två 24-portars panelerna med hjälp av 48 korta patch-kablar (0,5 till 1 meter), medan de återstående 12 dropparna ansluts via 12-portspanelen till en separat 16-portars switch som betjänar ett expansionsområde. Resultatet är en ren, väl märkt installation där alla nätverksproblem på arbetsstationen vanligtvis kan isoleras och lösas inom fem minuter genom att kontrollera eller byta ut den relevanta patchkabeln.
Slutsats
Även om patchpaneler och switchar ofta finns i samma utrustningsställ, är deras roller fundamentalt olika. En patchpanel är en passiv fysisk anslutningsnav som ansvarar för att organisera och avsluta kablage, medan en switch är en aktiv databehandlingsenhet som ansvarar för kärnfunktionen att vidarebefordra nätverkstrafik. Att förstå denna distinktion hjälper till att göra mer välgrundade utrustningsval och budgettilldelningar under nätverksplanering, undvika de vanliga fallgroparna med att överinvestera i aktiv utrustning samtidigt som man försummar kabelinfrastruktur, eller vice versa. Ett stabilt och effektivt nätverk beror i slutändan på att båda komponenterna fungerar tillsammans.
