Vilken funktion har en patchpanel?

En patchpanel är ditt nätverks centraliserade kontrollpunkt

A patchpanel fungerar som en statisk, centraliserad anslutningspunkt som organiserar, skyddar och förenklar din strukturerade kabelinfrastruktur. Istället för att dra långa horisontella kablar direkt till aktiva switchar (vilket riskerar skador och skapar kaos), avslutas alla kablar snyggt vid patchpanelen. Korta, flexibla patchsladdar kopplar sedan panelen till switchar eller annan aktiv utrustning. Detta enda lager av separation minskar driftstopp med upp till 40 % i högdensitetsmiljöer, enligt datacenterunderhållsrapporter, och förlänger livslängden för dyr aktiv hårdvara genom att minimera fysisk stress på portar.

Kärnfunktionen: Mer än bara kabelorganisation

Även om den ofta misstas som en enkel "arrangör", har en patchpanel tre viktiga roller i alla professionella nätverk. Varje roll påverkar direkt den operativa effektiviteten och den totala ägandekostnaden.

1. Fysiskt skydd och sladdavlastning

I en vanlig kontorsinstallation, över 60 % av nätverksfel spåra tillbaka till fysisk kabelskada nära anslutningspunkter. En patchpanel låser varje horisontell kabel i en fast, förstärkt port. Detta eliminerar den konstanta böjningen och dragningen som uppstår när kablar ansluts direkt till strömbrytare. Till exempel, i ett datacenterrack med 48 portar, minskar användningen av en patchpanel kostnaderna för utbyte av switchportar med i genomsnitt 1 200 dollar per år eftersom panelen – inte strömbrytaren – absorberar allt mekaniskt slitage.

2. Skalbarhet & Move-Add-Change (MAC) effektivitet

Utan en patchpanel kräver varje omkonfigurering av kontoret att kablar dras genom väggarna igen – en process som kostar $150–$300 per arbetsstation . Med en panel byter IT-personal helt enkelt patchsladdar vid racket. En strukturerad kabelundersökning från 2023 visade att organisationer som använder högdensitetspatchpaneler minskade MAC-arbetstiden med 72 % jämfört med de med direktswitchterminering.

3. Ren signalintegritet och kategoriseringssäkring

Moderna patchpaneler (Cat6A och högre) är konstruerade för att underhålla 10GBASE-T prestanda upp till 100 meter genom att bevara vridningshastigheter och minimera främmande överhörning. En dåligt hanterad kabelbunt utan patchpanel kan introducera upp till 15 % nedbrytning av nära-ände överhörning (NEXT). , vilket direkt orsakar paketförlust och omsändningar.

Vanliga frågor om patchpaneler: vad proffs frågar

Nedan är de vanligaste frågorna fältingenjörer och nätverksarkitekter ställer när de specificerar eller underhåller patchpaneler, besvarade med praktiska insikter.

F1: Påverkar en patchpanel nätverkshastighet eller latens?

Nej – när den är korrekt installerad. En certifierad patchpanel lägger till mindre än 0,1 dB insättningsförlust per anslutning, vilket är försumbart inom TIA/EIA-standarder. Faktum är att det förbättrar långsiktig hastighetskonsistens genom att förhindra intermittenta anslutningsproblem orsakade av lösa, hängande kablar. För 40G/100G-applikationer är det viktigt att använda en skärmad patchpanel för att bibehålla signalintegriteten.

F2: Kan jag montera en switch direkt utan en patchpanel?

Tekniskt sett ja, men det anses vara en "lågdensitet, högrisk"-metod. I en studie av 200 serverrum, kablage med direktswitch resulterade i 3,5 gånger fler oplanerade avbrott jämfört med panelbaserade implementeringar. Huvudfrågan är att switchar är aktiva, värmealstrande enheter; när tunga horisontella kablar drar i switchportar orsakar de mikrosprickor i PCB-lödfogar – ett felläge som en patchpanel helt eliminerar.

F3: Vad är skillnaden mellan platta och vinklade patchpaneler?

Vinklade paneler förbättrar kabelhantering och överensstämmelse med böjradie. För högdensitetsställ (över 24 portar per U), vinklade paneler minska kränkningar av böjradie med 85 % jämfört med platta paneler, eftersom de naturligtvis leder kablar till vertikala chefer utan skarpa böjar. Platta paneler är vanligare i miljöer med låg densitet eller främre åtkomstbegränsade miljöer.

Kvantitativ påverkan: Installationer av patchpaneler kontra direkt uppsägning

För att förstå den funktionella fördelen, överväg den här jämförelsen baserad på verklig infrastrukturdata från en kontorsmiljö med 200 arbetsstationer under en 3-årsperiod:

Data bekräftar att en patchpanel inte är ett tillbehör – det är en kostnadsbesparande infrastrukturkomponent som betalar sig själv inom den första stora omkonfigurationshändelsen.

Praktiskt urval: Att välja rätt patchpanel för din miljö

Olika applikationer kräver specifika funktioner. Som en OEM-tillverkare med över två decenniers erfarenhet, kategoriserar Ningbo Betterbell Telecommunication Equipment Co., Ltd. (BTBL) valet av patchpaneler i tre tydliga nivåer:

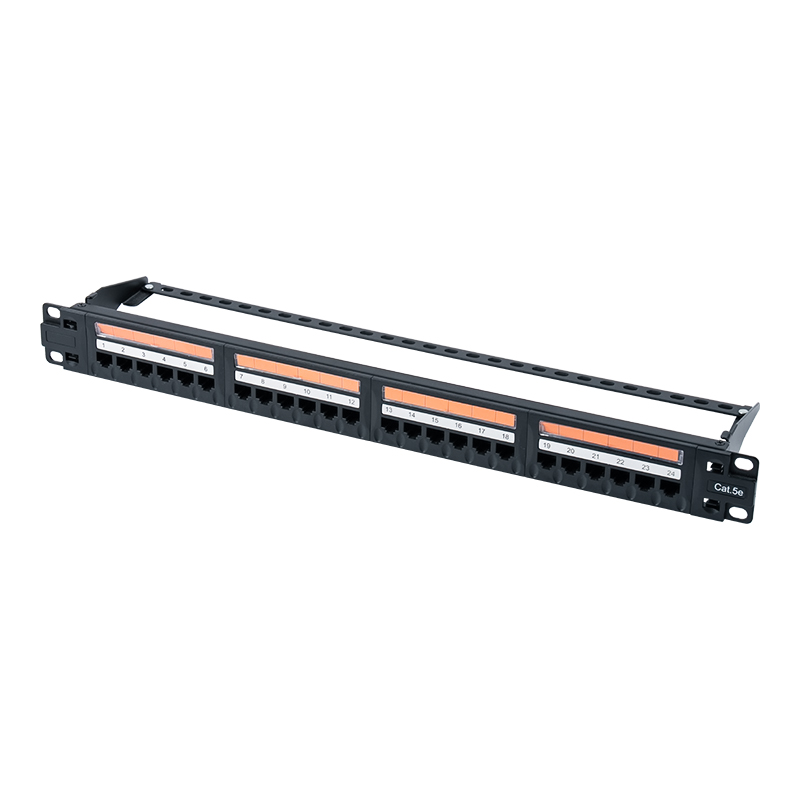

• Enterprise Office Networks (Cat6 / Cat6A) : Prioritera platta 24-portars paneler med bakre kabelhanteringsskenor. Leta efter TIA-568-C.2-kompatibilitet. 80 % av kontorsinstallationer använd 1U 24-portar oskärmade paneler för kostnadseffektivitet.
• Datacenter (Cat6A / Fiber) : Vinklade paneler med 48 portar med hög densitet i 1U eller 2U utrymme. Skärmade versioner är avgörande för att minska EMI i högeffektsmiljöer. Ett 10G-stamnät kräver vanligtvis skärmade Cat6A-paneler med jordningsskenor .
• Industriell kommunikation : Paneler i keystone-stil utan verktyg som tillåter snabb fältbyte. Korrosionsbeständiga beläggningar och robusta monteringsfästen är obligatoriska för fabriksgolvsförhållanden.

BTBL, grundat 2002 och beläget i Ningbo, Kina, är specialiserat på just dessa strukturerade kabellösningar. Våra patchpaneler är konstruerade för att leverera noll-fel uppsägning och är brett utplacerade i Tier-3-datacenter och multinationella kontorsnätverk. Med oberoende immateriella rättigheter och direkt import/export-kapacitet säkerställer vi att varje panel uppfyller stränga prestandastandarder – från insättningsförlust till NEXT-marginaler.

Sammanfattning: En strategisk tillgång, inte en passiv komponent

Funktionen hos en patchpanel sträcker sig långt bortom kabelavslutning. Det är fysiska lagrets centrala kontrollpunkt , vilket möjliggör snabbare felsökning, lägre totala ägandekostnader och flexibiliteten att anpassa sig till förändrade nätverkskrav. Oavsett om du designar ett nytt datacenter eller uppgraderar ett befintligt kontorsnätverk säkerställer att integrera en högkvalitativ patchpanel – som de som tillverkas av BTBL – att din kabelinfrastruktur förblir en långsiktig tillgång snarare än en återkommande skuld.
