Hur man väljer en pålitlig Keystone Jack and Patch Panel Factory

En pålitlig fabrik för strukturerade kablagekomponenter kan bekräftas på tre sätt: den producerar hela produktfamiljen i egen regi, från verktygslösa pluggar och keystone-uttag till patchpaneler och frontplåtar, den har erkända certifieringar som UL, CE, RoHS och ISO9001, och den kan visa spårbara kvalitetsrekord för varje produktionssats. Köpare som kontrollerar dessa tre punkter innan de gör en beställning undviker de flesta inköpsproblem som uppstår vid anskaffning av nätverkskablar, inklusive inkonsekventa portdimensioner, instabil kontaktplätering och felaktig färgkodning mellan tillbehör.

Verktygslös plugg, skärmad RJ45 Verktygslös plugg och RJ45-kontakttillverkning

En verktygslös pluggfabrik bygger RJ45-kontakter som slutar på en kabel utan ett pressverktyg, med hjälp av en fjäderbelastad eller skruvlåsmekanism istället för stansbladen som finns på en traditionell RJ45-kontakt från fabriken. Detta är viktigt för installatörer eftersom en standard krympplugg är starkt beroende av verktygskalibrering, medan en verktygslös anslutning håller avslutningen konsekvent från tekniker till tekniker på plats.

Kontaktplätering

Pålitliga verktygslösa kontaktfabriker använder guldplätering på kontaktstiften, vanligtvis i intervallet 15 till 50 mikrotum, för att motstå oxidation och hålla insättningsförlusterna stabila under upprepade parningscykler.

Skärmade versioner

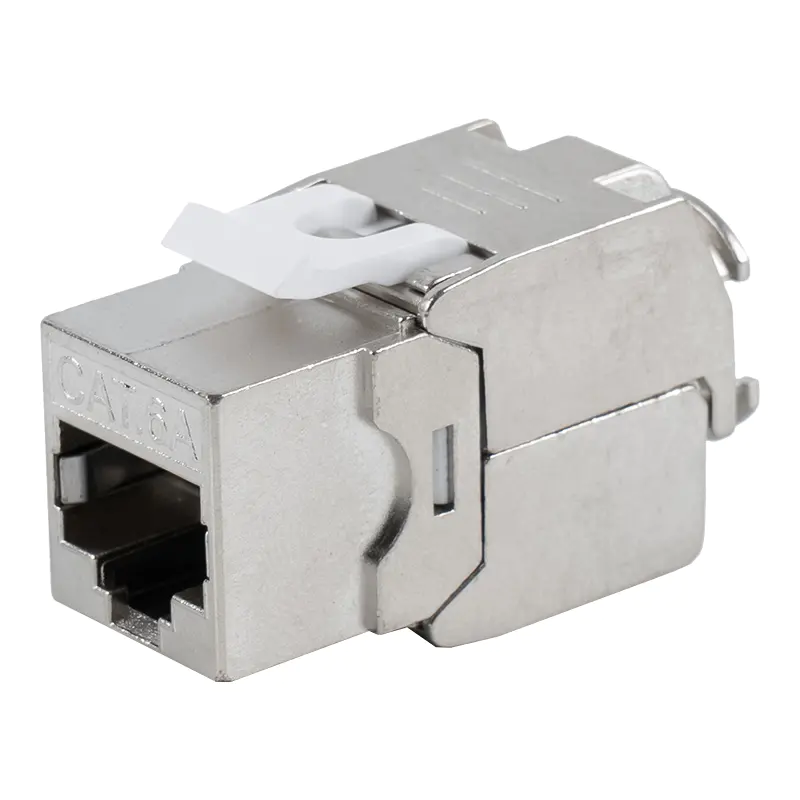

En skärmad RJ45 verktygslös pluggfabrik lägger till ett metallskal och en dräneringsledningsbana runt kontaktblocket, vilket behövs varhelst kablage går nära motorer, belysningsdon eller industriella kraftledningar som genererar EMI.

Bostadstolerans

Formsprutningstoleransen på plugghuset styr hur hårt spärren klickar in i ett keystone-uttag eller patchpanelport, vilket är ett enkelt sätt att bedöma verktygskvalitet under en fabriksrevision.

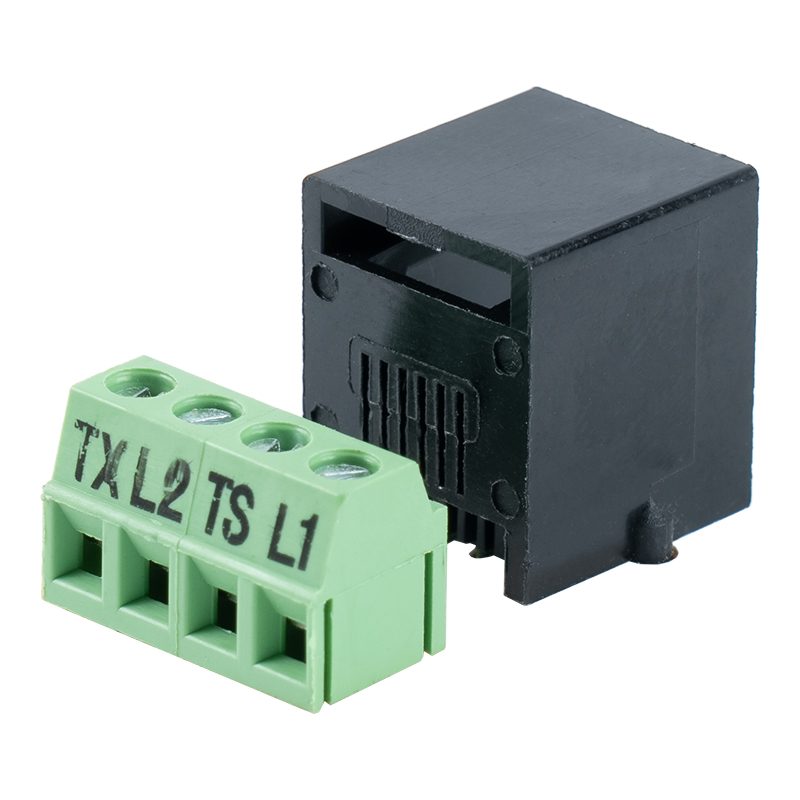

Alternativ för Keystone Jack, Modular Jack och 90 graders Keystone Jack

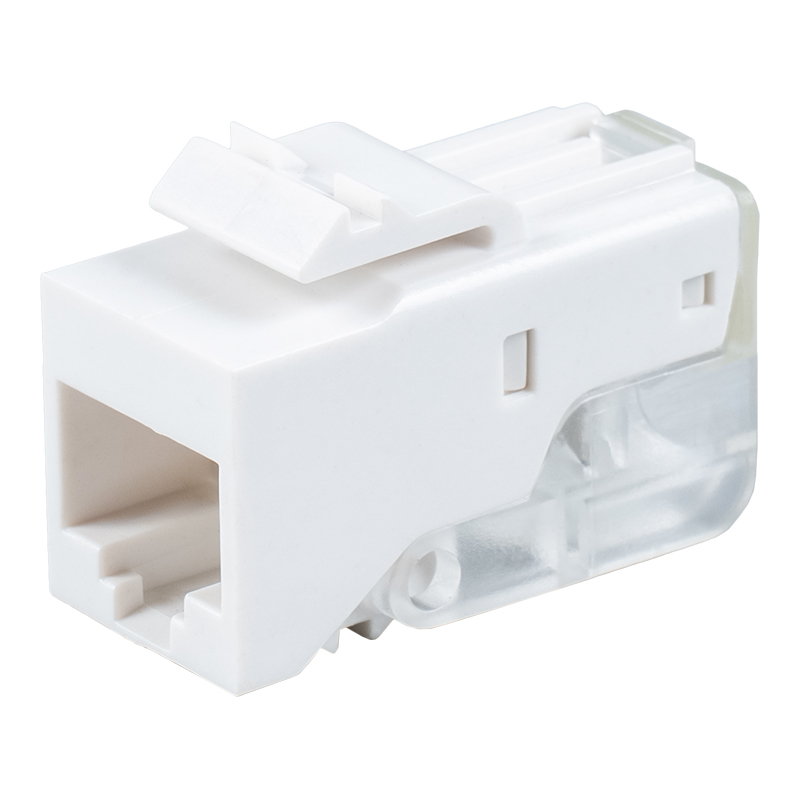

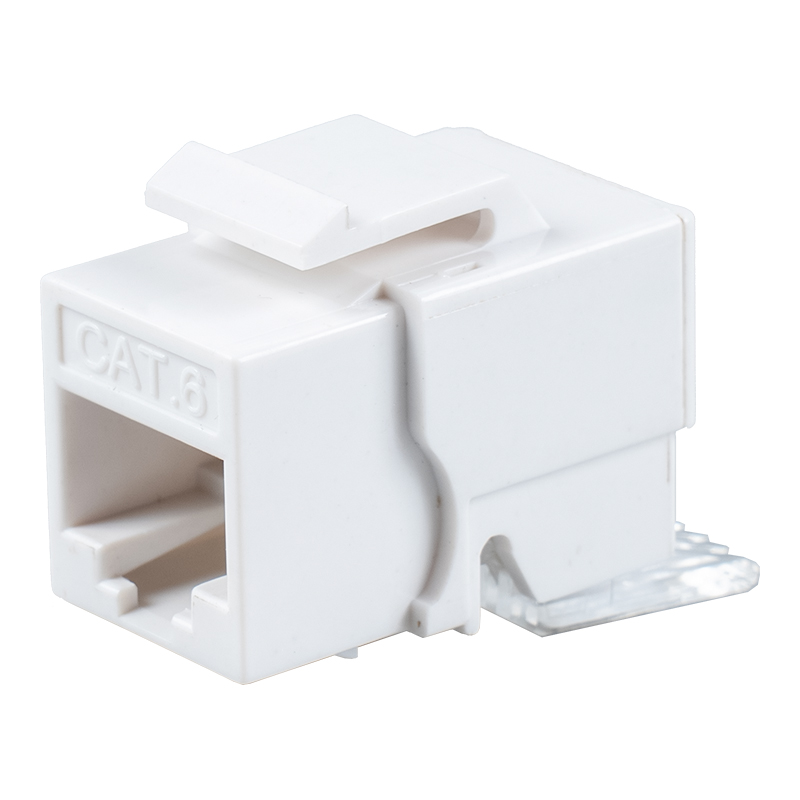

En keystone-jackfabrik och en modulär domkraftsfabrik beskriver effektivt samma produktfamilj, eftersom keystone-formfaktorn är den modulära insatsen som snäpper fast i en frontplatta eller patchpanel. Det huvudsakliga designbeslutet som köpare står inför är mellan ett rakt ingångsjack och ett 90 graders keystone-jack, som leder kabeln i sidled för installationer där vägg- eller skåpdjupet är begränsat.

Funktion	Standard Keystone Jack	90 Degree Keystone Jack
Kabelutgångsriktning	Rakt rygg	Sidan vinklad
Bästa passform	Öppna lapppaneler, standard väggboxar	Grunda bottenlådor, lågprofilsplattor
Uppsägningsmetod	180 graders IDC punch down	180 graders IDC punch down
Typiska nominella parningscykler	750 cykler per TIA-568 referens	750 cykler per TIA-568 referens

När du granskar en keystone-domkraftsfabrik, fråga efter flamklassificeringen för hushartsen. UL94V-0 klassad plast är den baslinje som de flesta datacenterspecifikationer kräver, och den bör vara konsekvent över både raka och 90 graders keystone-uttag.

Produktionskapacitet för patchpanel och frontplatta

En patchpanelfabrik behöver metallstämpling och pulverlackeringslinjer för att producera konsekventa ramar med 24 portar och 48 portar, eftersom en skev eller felinriktad panel kastar bort portavstånd över ett helt rack. En frontplåtsfabrik arbetar i mindre skala men behöver fortfarande mögelkonsistens, eftersom en frontplåt som inte sitter tätt mot väggen är ett av de vanligaste klagomålen från installatörer.

Köpare som köper båda produkterna från en enda leverantör drar nytta av matchade portöppningar, eftersom ett keystone-uttag från samma fabrik garanterat snäpper fast i sin patchpanel och frontplatta utan en sekundär adapter.

24/48

Vanliga antal patchpanelportar

1 till 6

Portar per frontplatta design

1U / 2U

Standardhöjder för rackpaneler

Produktsortiment för kärnstrukturerade kablar

Produktfamiljerna som hänvisas till i den här guiden tillverkas tillsammans på en produktionsvåning, vilket håller portdimensioner, plätering och höljesfärger konsekventa över en hel installation.

Verktygslös plugg

Keystone Jack

Ansiktsplatta

Patchpanel

Kabelhanterare

Kabelhantering, monteringsbox, bottenbox och tillbehör för inline-koppling

Utöver själva kontakten och uttaget innehåller en komplett kabelbeställning vanligtvis flera tillbehörskategorier som en enda kabelhanteringsfabrik kan leverera tillsammans.

Kabelhanterare
Horisontella och vertikala kabelhanterare håller patchsladdar organiserade ovanför och under en patchpanel, vilket minskar belastningen på de avslutade portarna och gör senare rörelser eller ändringar mycket snabbare att spåra.
Monteringslåda
En monteringslådfabrik tillverkar ytlådorna som håller en frontplatta på gips eller betong där det inte finns något hålrum i väggen, vilket är vanligt i eftermonteringsprojekt och industribyggnader.
Bottenlåda
En bottenlåda är den försänkta kapslingen som sätts in i en vägg innan den färdigställs, och en bottenlåda måste matcha sin öppningsstorlek till den frontplatta som den kommer att paras ihop med.
Inline koppling
En inline-kopplingsfabrik tillverkar små hylsor som används för att sammanfoga två kabeldragningar ände i ände, vilket ofta är mer praktiskt än att dra tillbaka en kabel genom en färdig vägg eller tak.

IP68

IP68-kontaktfabrik för utomhus- och industriapplikationer

En IP68-kontaktfabrik bygger förseglade varianter av samma keystone-uttag och pluggfamiljer för användning utanför ett byggnadsskal. Enligt IEC 60529 betyder en IP68-klassning att höljet är helt dammtätt och förblir skyddat mot kontinuerlig nedsänkning i vatten över en meters djup, vilket är riktmärket för utomhusövervakningskameror, industriella automationslinjer och trådlös utrustning på taket.

Eftersom tätningspackningen lägger till tjocklek runt anslutningskroppen, bör en IP68-kopplingsfabrik bekräfta att produkten fortfarande passar standardplåtar och bottenboxar, eller leverera en matchande utomhusklassad kapsling bredvid den.

Bandbreddsreferens över kabelkategorier

Keystone-uttag och patchpaneler är klassade för att matcha den kategori av kopparkablar som de avslutar. Tabellen nedan visar den certifierade bandbredden för varje kategori enligt definitionen i TIA-568 referensdokumentation, vilket är den siffra som en fabrik bör kunna citera för alla uttag eller paneler i sin katalog.

100 MHz Cat5e

250 MHz Katt6

500 MHz Katt6A

600 MHz Katt7

2000 MHz Katt8

Där kvalitetskontrollpunkter sitter i produktionen

Strukturerade kablage fabriker sprider vanligtvis inspektionen över fyra steg snarare än att förlita sig på en enda slutkontroll. Inspektion av råmaterial skärmar koppar- och hartspartier, i processtestningskontroller IDC-punch-down-noggrannhet och pläteringstjocklek under körningen, testning före leverans täcker trådkartor och införingsförluster på färdiga enheter, och en förpackningskontroll bekräftar märkning och porträkningar innan kartongen är förseglad.

Råvarukontroll, 20 procent

Pågående testning, 35 procent

Testning före leverans, 30 procent

Förpackningskontroll, 15 procent

4 stadier

Checklista för fabriksutvärdering innan du gör en beställning

Produktsortiment överlappar varandra. Bekräfta att fabriken tillverkar verktygslösa pluggar, keystone-uttag, patchpaneler och frontplåtar på egen hand istället för att byta ut dem från separata leverantörer.
Certifieringsset. Begär aktuella UL-, CE-, RoHS-, CSA- och ISO9001-dokument och matcha certifikatnumren mot det utfärdande organets databas.
Provprovning. Be om en trådkarta och insättningsförlustrapport på en liten provsats innan du förbinder dig till en containerbeställning.
Tillbehör matching. Kontrollera att monteringsboxar, bottenboxar och inline-kopplingar från samma fabrik passar till frontplattorna och domkrafterna i samma katalog.
Utomhusklassade alternativ. Om någon del av projektet är exteriör, bekräfta att en IP68-klassad kontakt och kapsling är tillgängliga från samma produktionslinje.

Att köpa keystone-jack, patchpaneler, verktygslösa pluggar och deras tillbehör från en fabrik minskar risken för dimensionsfel och ger en enda kontaktpunkt för certifieringsprotokoll och testrapporter. Att granska checklistan ovan under en fabriksrevision är ett praktiskt sätt att bekräfta att en leverantör kan stödja ett projekt från det första provet till full containerproduktion.
