Fördelar med verktygslösa RJ45-anslutningar i datacenter

Verktygslösa RJ45-kontakter minskar installationstiden med upp till 70 procent jämfört med crimpade pluggar, tar bort behovet av dedikerade crimpverktyg och minskar risken för misslyckade avslutningar i täta serverrack. För datacenter som kör tusentals droppar per hall, leder det direkt till kortare distributionsscheman, färre återuppringningar för dåliga uppsägningar och lägre arbetsutgifter per port. Avsnitten nedan beskriver exakt var dessa vinster kommer ifrån och hur man väljer rätt verktygslös plugg för ett givet rack.

Fem kärnfördelar Datacenter vinner på verktygslösa RJ45-anslutningar

Snabbare fältavslutning

En tekniker avslutar en standard krympad Cat6A-plugg på ungefär 3 till 5 minuter, inklusive strippning, sittstift och crimpning. En verktygslös RJ45-kontakt sänker det till under 60 sekunder per kabel eftersom ledarna snäpper fast i förinställda kanaler och huset låses med en enda tryckning eller vridning. På en utrullning av 2 000 portar kan bara den skillnaden spara mer än 100 arbetstimmar.

Färre misslyckade uppsägningar

Manuell pressning är operatörsberoende; inkonsekvent tryck eller felinriktade stift är en ledande orsak till intermittenta länkfel som upptäcks först efter kapning. Verktygslösa konstruktioner använder en fast mekanisk bana för varje ledare, så stiftkontakten är konsekvent oavsett vem som installerar den, vilket minskar återuppkopplingsfrekvensen vid slutlig certifieringstestning.

Inga dedikerade verktyg eller utbildning

Krympverktygssatser för skärmad Cat6A/Cat7/Cat8-kabel kan kosta flera hundra dollar styck, och nyanställda behöver övervakad övning innan de arbetar utan tillsyn. Verktygslösa pluggar eliminerar verktygsköpet helt och förkortar ombordstigningen för tillfälligt arbete eller kontraktsarbete, vilket är viktigast vid stora utbyggnader med roterande besättningar.

Enklare flyttningar, tillägg och ändringar

Datacenterställen förändras hela tiden när utrustningen uppdateras. Verktygslösa kontakter kan öppnas, sättas tillbaka eller omarbetas utan att skära av och avsluta kabeln, vilket förkortar underhållsfönster och undviker kabelslöseri som kommer från upprepad omkrympning.

Kompakt formfaktor för rack med hög densitet

Verktygslösa höljen är konstruerade för att sitta jämnt i lapppaneler med hög densitet utan att behöva utrymme för krimpkäftar eller skrymmande stövlar. Det gör att paneler med 48 och 96 portar fungerar i 1U- och 2U-utrymmen, vilket ofta är den begränsande faktorn i skåplayout.

Verktygslösa kontra traditionella krimpade RJ45-kontakter

Faktor	Traditionell krympt plugg	Verktygslös RJ45-kontakt
Genomsnittlig uppsägningstid	3 till 5 minuter	Under 1 minut
Nödvändiga verktyg	Crimpverktyg, stripper, testare	Endast stripper, eller ingen
Omarbeta efter misstag	Klipp och avsluta igen	Öppna igen och sätt tillbaka
Operatörens skicklighetsberoende	Hög	Låg
Typiskt användningsfall	Fast, engångsbulkkabel	Hög-density, frequently changed racks

Där verktygslösa kontakter ger mest värde

Inte alla kablage har lika stor nytta av en verktygslös design. Effekten är störst i miljöer där hastighet, täthet och omarbetningsfrekvens uppväger rå enhetskostnad.

Hyperscale och colocation build-outs — tusentals identiska droppar installerade enligt ett snävt schema drar mest nytta av tidsbesparingar per kabel.
Tillfällig kablage eller testlabb — Anslutningar som behöver omarbetas upprepade gånger förblir funktionsdugliga istället för att skrotas efter en krympning.
Installationer av blandad besättning — Projekt som använder entreprenörer med olika kompetensnivåer ser mer konsekvent länkprestanda.
Eftermonteringsprojekt i levande rack — Tekniker kan avsluta nära aktiv utrustning utan de vibrations- och spelproblem som krimpverktyg introducerar.

Verktygslös plugg produktserie

Ett urval av Cat6A-, Cat7- och Cat8-verktygslösa RJ45-kontakter tillgängliga i skärmade och oskärmade versioner, lämpade för patchpaneler för datacenter och högdensitetsrack.

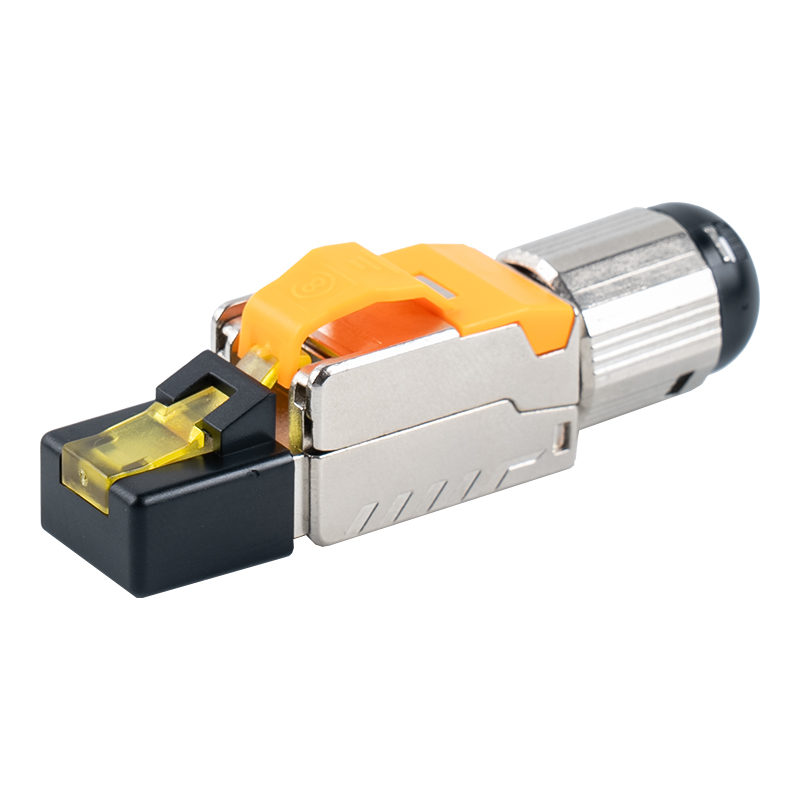

Cat6A Shielded Toolless RJ45 Connector RJ-G40S-1-C6A

Cat6A skärmad verktygslös RJ45-kontakt Cat6A / Skärmad

Cat7 Shielded Toolless RJ45 Connector RJ-G40S-1-C7

Cat7 skärmad verktygslös RJ45-kontakt Cat7 / Skärmad

Cat8 Shielded Toolless RJ45 Connector RJ-G40S-1-C8

Cat8 skärmad verktygslös RJ45-kontakt Cat8 / Skärmad

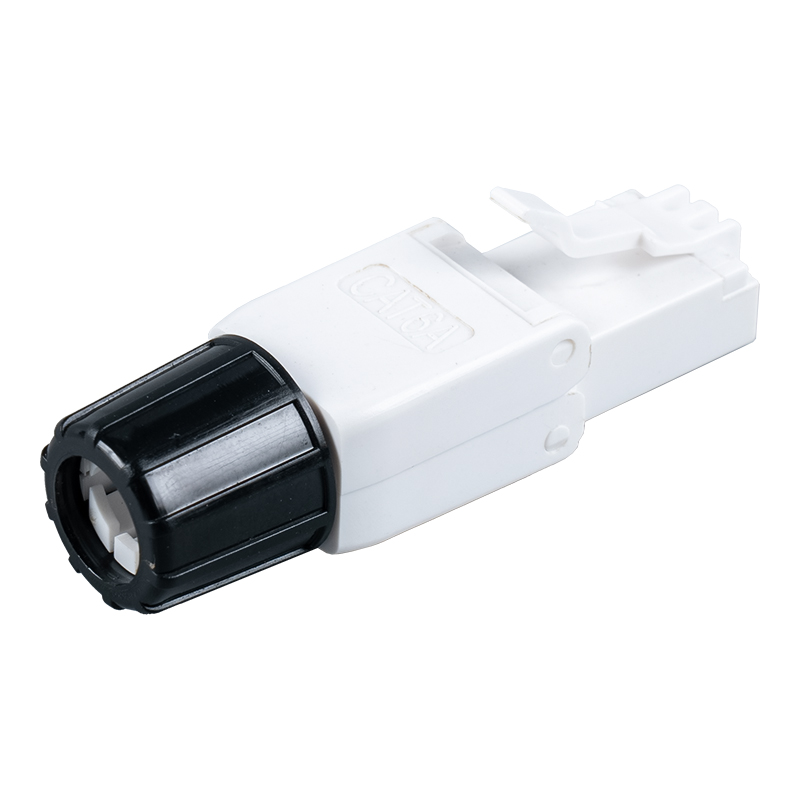

Cat6A Unshielded Toolless RJ45 Connector with wings RJ-688X-C6A

Cat6A oskärmad verktygslös kontakt (vingar) Cat6A / Oskärmad

Cat6A Shielded Metal Buckle Toolless RJ45 Connector RJ-602S-2-C6A

Cat6A skärmad metallspänne verktygslös kontakt Cat6A / metallspänne

Skärmad eller oskärmad — vilken verktygslös plugg som passar ditt rack

Den verktygslösa designen ändrar inte om en körning behöver avskärmas; det beslutet beror fortfarande på den elektriska miljön runt kabelbanan. Skärmade verktygslösa RJ45-kontakter passar bättre nära kraftdistributionsenheter, generatorer, HVAC-motorer eller täta ledningar som delas med högspänningskablar, eftersom skärmen dränerar inducerat ljud till jord genom panelen. Oskärmade verktygslösa pluggar fungerar bra i standardserverrum och kontorsintilliggande utrustningsskåp där elektromagnetiska störningar är minimala och de kostar mindre per enhet samtidigt som de är lättare att avsluta i skala.

Rackmiljö	Rekommenderad typ
Nära PDU, UPS-enheter eller generatorrum	Skärmad verktygslös RJ45
Standard serverhallar, låg EMI	Oskärmad verktygslös RJ45
10G/25G stamnät, Cat6A och uppåt	Skärmad verktygslös RJ45

Inköp av verktygslösa kontakter för en storskalig konstruktion

När ett projekt behöver konsekvent kvalitet över tusentals portar är det vettigt att köpa från en enda OEM Toolless Connector-fabrik snarare än att blanda batcher från flera leverantörer. Ningbo Betterbell (BTBL) fungerar som en verktygslös pluggfabrik och en skärmad RJ45 verktygslös pluggfabrik som stöder Cat5e till Cat8, och parar det med relaterade strukturerade kablage, inklusive en Keystone Jack-fabrik, Patch-panelfabrik, Frontplattefabrik och Cable Management-fabrik för tillbehör som monteringslåda, bottenlåda och inline-kopplingshårdvara. För användning utomhus eller med högt skydd täcker samma IP68-anslutningslinje testning av damm- och vattenbeständighet, och rackbyggare som arbetar med vinklade ingångspunkter kan också hämta från en 90-graders Keystone Jack-fabrikskatalog för att passa snäva skåpavstånd. Att anskaffa hela den verktygslösa RJ45 och Modular jack factory material från en linje förenklar kvalitetskontrollen och förkortar ledtiderna vid upprepade beställningar.

Vanliga frågor

Uppfyller verktygslösa RJ45-kontakter samma prestandastandarder som krimpade pluggar?

Ja. Verktygslösa kontakter klassade för Cat6A, Cat7 eller Cat8 är testade mot samma TIA/ISO-kanalspecifikationer som krympade motsvarigheter; termineringsmetoden ändras, inte överföringsstandarden.

Är verktygslösa pluggar återanvändbara efter demontering?

De flesta konstruktioner tillåter att höljet öppnas igen och kabeln sätts tillbaka ett begränsat antal gånger innan de interna kontakterna ska bytas ut, vilket fortfarande är en förbättring jämfört med en engångskrympning.

Är verktygslösa kontakter dyrare per enhet än krimpade kontakter?

Priset per enhet är vanligtvis något högre, men den sparade arbetstiden och den minskade felfrekvensen kompenserar vanligtvis för den skillnaden i projekt med fler än några hundra portar.

Kan verktygslösa RJ45-kontakter användas med skärmad Cat6A-kabel?

Ja, skärmade verktygslösa konstruktioner inkluderar ett metallskal eller ett metallspänne som bibehåller skärmkontinuiteten från kabeln till panelens jord, som matchar prestandan hos en skärmad krympad kontakt.

För datacenter som väger installationshastighet mot långsiktig tillförlitlighet erbjuder verktygslösa RJ45-kontakter en praktisk mellanväg: snabbare driftsättning utan att ge upp certifierad kanalprestanda, förutsatt att den skärmade eller oskärmade typen är korrekt anpassad till rackmiljön.
