Hur man installerar en frontplatta?

Förberedelse före installation

Checklista för nödvändiga verktyg

Innan du börjar, se till att du har följande verktyg redo: Stjärnskruvmejslar och plattskruvmejslar, trådavdragare, kabeltestare, etikettskrivare eller markör, vattenpass och elektrisk borrmaskin (för väggmontering). För verktygslösa kopplingar behövs inget pressverktyg - tryck bara på modullocket för hand för att slutföra avslutningen.

Monteringsbox val och installation

En frontplatta måste användas med en monteringslåda (bottenlåda). Monteringsboxar finns i ytmonterade och infällda typer. Infällda lådor kräver vägghålsinstallation med ett typiskt djup på 40-50 mm; ytmonterade lådor fästs direkt på väggytan. Den vanliga specifikationen är standardstorleken 86 mm x 86 mm, även om vissa projekt använder 100 mm eller 120 mm varianter. Monteringsboxmaterial är vanligtvis ABS-plast eller metall, med metallboxar som erbjuder bättre strukturell styrka och elektromagnetisk skärmning.

Detaljerade steg för montering av frontplattan

1. Stäng av : Även om frontplåtar är lågspänningsenheter, stäng av strömmen till området för att undvika oavsiktlig kontakt med andra elektriska ledningar.
2. Installera Keystone Jack-moduler : Sätt in RJ45 Keystone Jack i frontplattans öppning framifrån tills du hör ett klick, vilket indikerar att låsfliken har hakat. För verktygslösa Keystone-uttag, arrangera kabeltrådarna enligt T568A- eller T568B-standarden och tryck sedan på modulhöljet för att slutföra avslutningen utan ett nedstansningsverktyg.
3. Säkra moduler : Vissa frontplåtar har skruvhål för ytterligare Keystone-modulsäkring, vilket förhindrar att de lossnar under långvarig användning.
4. Montera plattan på väggen : Rikta in frontplattan med monteringsboxens skruvhål och fäst med medföljande skruvar. Använd ett vattenpass för att säkerställa att plattan är horisontell, med avvikelsen kontrollerad inom 2 mm.
5. Anslut kablar : Dra de terminerade nätverks- eller fiberpatchkablarna från bakom monteringsboxen till baksidan av Keystone-modulerna. Se till att kabelböjningsradien inte är mindre än 25 mm för att undvika överdriven böjning som orsakar signaldämpning.
6. Etiketthantering : Applicera portetiketter i det angivna etikettområdet och anger portnummer, motsvarande rum eller VLAN-information. Korrekt etiketthantering kan minska nätverksfelsökningstiden med över 60 %.
7. Testa och verifiera : Använd en kabeltestare eller optisk effektmätare för att kontrollera anslutning och signalkvalitet för varje port. För RJ45-portar, bekräfta att alla 8 ledare är anslutna; för fiberportar, kontrollera att insättningsförlusten är under 0,3dB.

Typer av frontplåtar och tillämpningsscenarier

Klassificerad efter hamnkvantitet

Vanliga portkonfigurationer på frontplattan inkluderar enkelportar, dubbelportar, fyrportar och sexportar. Enkelportsplattor passar hemstudier eller sovrumsnätverkspunkter; plattor med dubbla portar rymmer både nätverks- och telefonlinjer; quad-port plattor är idealiska för kontorsarbetsstationer som kräver dator, IP-telefon, skrivare och reservportar; plattor med sex portar och högre används vanligtvis på framsidan av datacenterskåp, ihopkopplade med patchpaneler för kablage med hög densitet.

Klassificerad efter material

Ytplattans material är främst ABS-plast och metall. ABS-plastplattor är lätta, billiga och erbjuder utmärkt isolering, lämpliga för allmänna kontors- och hemmiljöer med vanlig tjocklek på 1,5-2,0 mm. Metallplåtar (vanligtvis kallvalsat stål eller aluminiumlegering) ger högre mekanisk hållfasthet och brandklassificering, med ytbehandlingar inklusive pulverlackering eller anodisering, lämpliga för datacenter och industrianläggningar som kräver hög hållbarhet. Premiumplattor använder flamskyddande ABS (UL94 V-0 klassad), som självslocknar under brandförhållanden.

Face Plate Integration med relaterade komponenter

Ansiktsplatta och lapppanelkoordination

I strukturerade kablagesystem fungerar frontplattan som arbetsområdesterminalgränssnitt, ansluten via horisontell kabel till patchpanelen i telekommunikationsrummet. Patchpaneler använder vanligtvis 19-tums rackmontering med portdensiteter på 24 eller 48 portar. Kabellängden mellan frontplattan och patchpanelen bör kontrolleras inom 90 meter (permanent länk) för att säkerställa stabil Gigabit Ethernet-överföring. Cable Management-tillbehör (som kabelorganisatörer och kardborreband) organiserar effektivt patchsladdar i skåpen, vilket minskar luftflödeshinder.

Skillnaden mellan frontplatta och inline-koppling

Även om båda tillhandahåller anslutningsfunktioner, tjänar frontplattor och inline-kopplingar fundamentalt olika syften. En frontplatta är en fast terminalenhet monterad på väggar eller skåp, vilket ger en standardiserad portdisplayyta. En Inline koppling är en genomgående anslutningsenhet för att förlänga kablar, vanligtvis en passiv komponent där pluggar sätts in i båda ändar för att ansluta kablar. Inline-kopplingar saknar fast monteringskapacitet och etiketthantering, och fungerar endast för tillfällig förlängning eller skadad kabelreparation.

Montering av frontplatta i speciella miljöer

Utomhus och fuktiga miljöer

När du installerar frontplattor utomhus eller i fuktiga miljöer, välj IP68-klassade vattentäta kontakter eller vattentäta frontplattor. IP68 indikerar fullständigt dammskydd och bibehållen vattennedsänkningsbeständighet. Under installationen, applicera vattentätt tätningsmedel mellan monteringslådan och väggytan och se till att skruvhålen är försedda med gummipackningar. För FTTH (Fiber to the Home)-scenarier, använd dedikerade fibertermineringsboxar (FTTH Termination Box) som kan skarva eller kallskarva fibrer internt, med SC/LC-gränssnitt tillgängliga externt genom en vattentät frontplatta.

90-graders hörninstallation

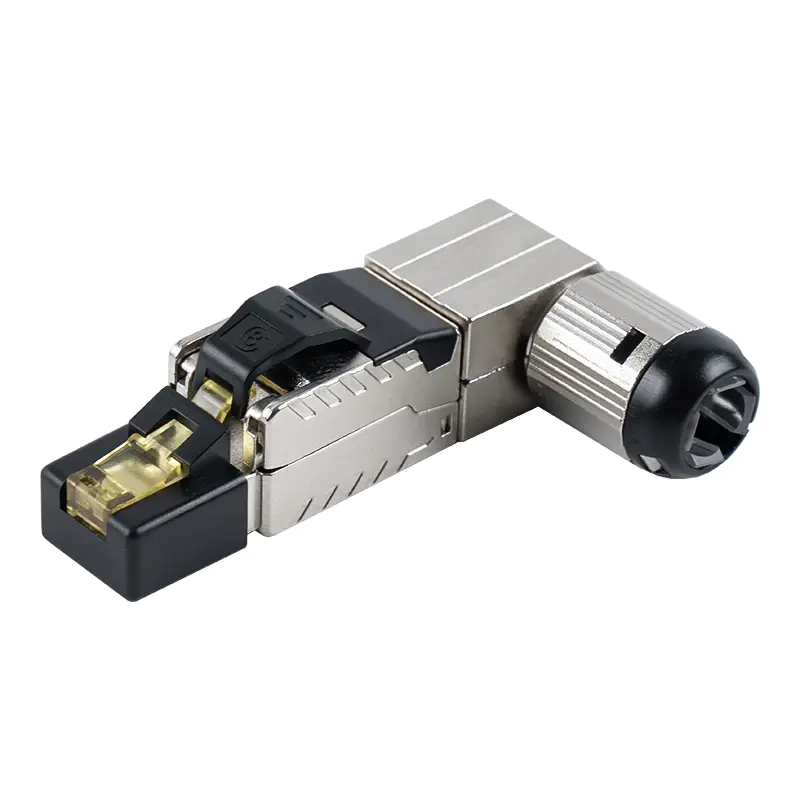

För installationer i hörn eller i trånga utrymmen, använd 90 graders Keystone-jack. Dessa moduler drar kablar vinkelrätt mot frontplattans plan, vilket möjliggör horisontell kabeldragning längs väggytan och undviker böjningar framför plattan. 90-gradersmoduler är särskilt lämpliga för platser med begränsat utrymme som bakom tv-skåp eller skrivbordskanter, vilket minskar kabelböjningsradien från standarden 25 mm till 15 mm samtidigt som signalintegriteten bibehålls.

Underhåll och felsökning efter installation

Vanliga problem och lösningar

Guide för val av ansiktsplatta

Kriterier för nyckelval

När du väljer frontplåtar, prioritera dessa kriterier: material och flamskyddsklassning (UL94 V-0 föredras), portkvantitet och layout, kompatibla Keystone-modulstandarder (USA/UK/Tyska), monteringsboxmatchande specifikationer (86-typ/100-typ/120-typ) och stöd för etiketthantering. För datacenterprojekt, välj plattor med portnumrering för en-till-en-korrespondens med Patch Panel-portar. För hemanvändare, välj plattor med dammskydd för att förhindra att damm tränger in i oanvända portar.
