Vad är skillnaden mellan Cat5e, Cat6, Cat6A och Cat7 patchpaneler?

Snabb jämförelse i ett ögonkast

Innan du går djupare in på varje kategori, radar den här tabellen upp de fyra patchpaneltyperna sida vid sida så att du kan matcha en kategori till ditt projekt utan att läsa hela artikeln.

Cat5e Patchpaneler : äldre supportroll

Cat5e patchpaneler är fortfarande relevanta främst för kabeldragning av röstkvalitet och äldre system som fortfarande körs med 1 Gbps eller lägre över hela 100-meters kanallängden. Cat5e patchpaneler är fortfarande relevanta för röstklassade applikationer och äldre systemunderhåll, stöder datahastigheter upp till 1 Gbps över 100 meter. De använder vanligtvis 24 AWG-paneler, men de är det billigaste AWG-alternativet, är inte ett realistiskt val för någon ny installation som förväntas hantera multi-gigabit-trafik.

Eftersom bandbredden är begränsad till 100 MHz är Cat5e olämplig för 10G-arbetsbelastningar, videoövervakningsstamnät eller täta PoE-distributioner. Det dyker fortfarande upp i underhållskontrakt för byggnader kopplade före 2010, där byte av varje kabeldragning inte är motiverat av nuvarande användning.

Cat6 Patch Panels: The Everyday Office Standard

Cat6 patchpaneler höjer bandbredden till 250 MHz och är klassade för 10 Gbps, men endast inom en förkortad kanallängd. Cat6 patchpaneler ökar bandbredden till 250 MHz och stöder 10 Gbps överföring, även om avståndsbegränsningar gäller: 55 meter för 10GBASE-T och 100 meter för 1 Gbps tillsammans med 1 Gbps-layouter, 1 Gbps, praktiska kablar. räckvidden kan krympa ytterligare på grund av främmande överhörning mellan intilliggande kablar.

Den interna konstruktionen ändras också från Cat5e. Trådmätarspecifikationen skiftar från 24 AWG i Cat5e till 23 AWG i Cat6, med många konstruktioner som innehåller en central spline för att isolera tvinnade par och minska främmande överhörning. Detta gör Cat6 till en solid passform för vanliga kommersiella kontor, VoIP-telefoner och PoE-kameror där kabeldragningen sällan överstiger 55 meter.

Cat6A patchpaneler: Full prestanda på 10 Gigabit

Cat6A är den kategori som de flesta patchpanelfabriker, inklusive BTBL, rekommenderar för nybyggen eftersom den tar bort avståndsstraffet som begränsar Cat6. Cat6a patchpaneler representerar den nuvarande industristandarden för nya installationer, och erbjuder 500 MHz bandbredd och full 10 Gbps-kapacitet över hela 100-meterskanalen. Den tyngre F/UTP- eller S/FTP-skärmningen som används i Cat6A-konstruktion är det som gör hela 100-meterskörningen tillförlitlig vid 10 Gbps.

Cat6A har också betydelse för kraftleveransen. Cat6a-infrastrukturen stöder också PoE-applikationer upp till 100 watt, och rymmer kraftkrävande enheter som PTZ-kameror och LED-belysningssystem. Avvägningen är fysisk: tjockare kabel och större kontakter innebär att rörfyllning och böjradie måste planeras mer noggrant än med Cat6.

Cat7 patchpaneler: maximal bandbredd, begränsad RJ45-kompatibilitet

Cat7 definieras under ISO/IEC 11801 klass F snarare än TIA-kategorierna som styr Cat5e, Cat6 och Cat6A. CAT7-kabeln är en högpresterande, tvinnad kopparkabel definierad av ISO/IEC 11801 klass F-standarden, speciellt konstruerad för att stödja 10 Gigabit Ethernet över 100 meter, med obligatorisk och omfattande skärmning Dess nominella bandbredd på 600 MHz är högre än Cat6A:s 500 MHz-anslutning som istället kräver 500 MHz eller TERA-anslutningssiffror. RJ45. När en CAT7-kabel termineras med en standard RJ45-kontakt, är dess prestanda effektivt begränsad till en CAT6A-kabel, eftersom RJ45-kontakten själv inte klarar de högre frekvenserna

Eftersom praktiskt taget alla switchar, servrar och patchpaneler i kommersiell drift använder RJ45, ser Cat7 patchpaneler begränsad användning utanför specialiserade europeiska telekom- och sändningsprojekt. Cat7 är specificerad för GG45- eller TERA-kontakter, ingen av dem är en RJ45; en Cat7-klassad kabel avslutad med RJ45-pluggar eller uttag kan inte uppnå en kompatibel Cat7-kanal och får i bästa fall Cat6A-ekvivalent prestanda Av denna anledning riktar de flesta OEM patchpaneltillverkare kunder mot skärmad Cat6A istället för Cat7 om inte projektet specifikt kräver en klass F-kanal.

Skärmad Cat6 / Cat6A patchpanelserie

Dessa är representativa skärmade patchpanelmodeller från BTBL:s produktionslinje, som täcker olika portantal och rackbredder för kontor, IDF-skåp och kompakta serverskåp.

SP-3217SK24-C6A

Cat6 19-tums 24-portar

SP-3262SK24-C6A

Cat6e 0,5U 24-portar

SP-3215SK12-C6

Cat6 1U 12-portar

SP-3216SK8-C6

Cat6 1U 8-portar

SP-3250SK12-C6

Cat6 10-tums 12-portar

Detaljerad specifikationsjämförelse

Tabellen nedan lägger till detaljer på konstruktionsnivå som är viktiga när du skriver en upphandlingsspecifikation eller jämför offerter från en patchpanelfabrik.

En certifierad patchpanel lägger till mindre än 0,1 dB insättningsförlust per anslutning, vilket är försumbart inom TIA/EIA-standarder, och att använda en skärmad patchpanel blir avgörande för att bibehålla signalintegriteten i 40G/100G-applikationer. Detta gäller i alla kategorier, varför testning av insättningsförlust är en del av kvalitetskontroll under installationen av slumpmässiga faktorer snarare än något som överlåts åt slumpen.

Hur man väljer rätt kategori för ditt projekt

Kategorival bör baseras på avståndskrav, kraftleveransbehov och kabelanläggningens förväntade livslängd snarare än på det högsta antalet som finns på ett specifikationsblad.

• Endast röst- eller budgetunderhåll: Cat5e är acceptabelt om nätverket verkligen inte behöver mer än 1 Gbps.
• Standardkontorsnätverk under 55 meter: Cat6 erbjuder 10 Gbps till en lägre materialkostnad än Cat6A.
• Datacenter, PoE-belysning, hela 100-meterskörningar: Cat6A är den praktiska strömstandarden.
• Industriella eller europeiska telekomprojekt med hög EMI som kräver klass F-certifiering: Cat7 med GG45/TERA-kontakter, att förstå att RJ45-terminering sänker den till Cat6A-prestanda.

Reservkapacitet är också värt att planera för vid designstadiet snarare än efter att hyllan redan är full. Att reservera 30 till 50 procent av portarna för framtida tillväxt undviker en störande omkonfiguration av racket senare.

Anmärkningar om installation, skärmning och kabelhantering

Kravskala för böjradie med kabelkategori och skärmning. Cat5e- och Cat6-kablar kräver en minsta böjningsradie på fyra gånger kabeldiametern, medan Cat6a-skärmade kablar kräver åtta gånger diametern på grund av sin större ledarstorlek och skärmningsskikt Att ignorera detta under installationen är en av de vanligaste orsakerna till intermittenta länkfel som rapporteras efter ett nätverksbyggande.

Sköldkontinuitet spelar lika stor roll som böjradie i vilken skärmad kategori som helst. Skärmningseffektiviteten uppnår vanligtvis 40 till 60 dB minskning av utstrålad emission över 30 MHz till 1 GHz-spektrumet, och kontinuitet måste upprätthållas genom hela kanalen från skärmad kabel till skärmade kontakter, skärmade patchpaneler och korrekt jordade utrustningshöljen. Ett enda ojordat segment kan förvandla antennskärmen till en antennskärm istället för en antennskärm.

Uppsägningsmetod påverkar både hastighet och långsiktig tillförlitlighet. Verktygslösa anslutningssystem minskar installationstiden till cirka 3 sekunder per ledare och eliminerar risken för överstansning eller ofullständig placering jämfört med traditionella punchdown-moduler. Detta är en anledning till att verktygslösa keystone- och patchpaneldesigner har blivit det föredragna alternativet i högdensitet, ofta omkonfigurerade rack.

Arbeta med en patchpanelfabrik för anpassade projekt

Inköpsteam som köper i volym ser vanligtvis bortom en enskild produktlinje till det kompletta kabelekosystem som en leverantör kan producera. En kapabel patchpanelfabrik som också fungerar som en Keystone Jack-fabrik, Frontplattefabrik, Toolless Connector-fabrik, RJ45 Connector-fabrik och Cable Management-fabrik kan matcha panel-, uttags- och frontpanelstoleranser så att en hel kanal presterar konsekvent snarare än att monteras av komponenter som inte matchar varandra.

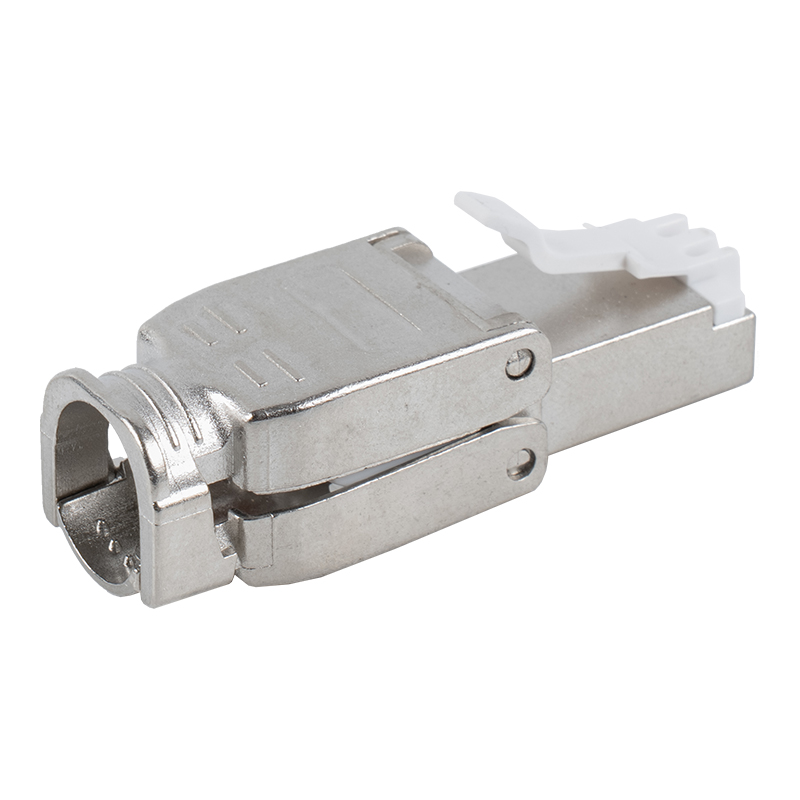

Detta är viktigt för skärmade Cat6A- och Cat7-projekt i synnerhet, eftersom en skärmad RJ45 Toolless Plug från en leverantör och en patchpanel från en annan kan skapa små impedansfel överensstämmer med anslutningsgränssnittet. Att köpa patchpanelen, keystone-uttag, monteringsboxens hårdvara och kabelhanteringsstänger från en enda monteringsbox fabrikskompetent leverantör minskar den risken och förenklar garantianspråken om en batch underpresterar.

Ledande fabriker erbjuder OEM-tjänster som omfattar anpassade porträkningar, specialiserade märkningssystem och varumärken för privata märken, med Tier-1-fabriker som upprätthåller månatliga produktioner på 50 000 eller fler enheter över flera kategorilinjer. Certifieringsportföljer som är värda att kontrollera inkluderar ISO 9001, CE, RoHS och ETL/UL, tillsammans med påstådd fabriksrevision innan man kan verifiera en stor fabriksbeställning.

Vanliga frågor

Kan jag blanda Cat6 patchpaneler med Cat6A-kabel?

Rent fysiskt är RJ45-gränssnittet kompatibelt, men kanalen kommer bara att certifiera enligt den lägre kategorins specifikation. Att blanda kategorier i samma länk begränsar prestandan för den komponent som är svagast.

Behöver skärmade patchpaneler jordas även i kontor med låg EMI?

Ja. En felaktigt jordad skärm kan prestera sämre än ingen skärm alls, så skärmad Cat6A- eller Cat7-hårdvara bör alltid fästas till rackjordsamlingsskenan oavsett omgivande EMI-nivå.

Är Cat7 värt att specificera för ett nytt kommersiellt bygge?

För de flesta kommersiella och kontorsinstallationer levererar Cat6A samma praktiska 10 Gbps prestanda med standard RJ45-hårdvara och ett mycket större utrustningsekosystem, vilket gör det till det mer kostnadseffektiva valet om inte ett projekt specifikt kräver ISO klass F-certifiering.
